配套性是指構(gòu)成整個涂層體系的底漆、中涂漆（如有）、面漆、膩?zhàn)樱ㄈ缬校?、底色漆、清漆以及可能使用的預(yù)涂底漆或臨時保護(hù)涂料之間相互兼容、協(xié)同作用、共同實(shí)現(xiàn)整體防護(hù)和裝飾性能要求的能力。

.

核心要求和重要性：

1. 防腐協(xié)同性：這是最根本的要求。底漆提供優(yōu)異的附著力和基材保護(hù)（如防閃銹、陰極保護(hù)），中涂漆提供屏蔽效果和填充性，面漆提供耐候性和美觀性。各層涂料必須在防腐蝕功能上互相補(bǔ)充增強(qiáng)。

2. 層間附著力：涂層體系各層之間必須具有優(yōu)良的、持續(xù)的附著力。這涉及到涂料成分（尤其是樹脂體系和固化機(jī)理）的相容性以及施工工藝的配合。

3. 物理性能協(xié)調(diào)：硬度、柔韌性、耐沖擊性等物理性能需要協(xié)調(diào)一致或梯度設(shè)計。通常要求底層相對柔韌（以應(yīng)對基材微小形變），外層相對堅(jiān)硬（提供耐擦傷和機(jī)械強(qiáng)度），但總體柔韌性需滿足車輛在震動、冷熱交變下的要求。

4. 化學(xué)穩(wěn)定性：各涂層之間不能發(fā)生有害的物理/化學(xué)反應(yīng)（如咬底、起皺、分層、溶劑泡）。溶劑兼容性：上層涂料的溶劑不能過分溶解下層已固化的涂層。覆涂窗口期：掌握兩層涂料之間最佳的施工間隔時間（太短可能導(dǎo)致溶劑揮發(fā)不暢或咬底，太長可能導(dǎo)致層間結(jié)合力下降）。

5. 顏色和外觀的匹配：對于需要刮膩?zhàn)踊蜻M(jìn)行修補(bǔ)的區(qū)域，要求配套使用的膩?zhàn)雍托扪a(bǔ)涂料與原有涂層在顏色、光澤等方面匹配良好。

6. 標(biāo)準(zhǔn)化和驗(yàn)證：主流軌道車輛制造商和業(yè)主都有詳細(xì)的涂料技術(shù)規(guī)范和配套體系要求。任何配套方案都需經(jīng)過嚴(yán)格的實(shí)驗(yàn)室測試（如鹽霧試驗(yàn)、老化試驗(yàn)、循環(huán)腐蝕試驗(yàn)、機(jī)械性能測試）和現(xiàn)場施工驗(yàn)證后才能被采用。

常見經(jīng)典的配套體系：

1. 環(huán)氧體系 + 聚氨酯體系：最為普遍。

底漆：富鋅環(huán)氧底漆或標(biāo)準(zhǔn)環(huán)氧底漆。富鋅底漆提供優(yōu)異的陰極保護(hù)防銹性能，標(biāo)準(zhǔn)環(huán)氧底漆提供良好的附著力和屏蔽性。對鋁合金車身或車體多采用無鋅環(huán)氧底漆或薄涂聚氨酯底漆。中涂：環(huán)氧厚漿中涂漆（提升平整度、屏蔽效果和抗石擊性）。面漆：脂肪族聚氨酯面漆。提供卓越的耐候性、保光保色性、抗紫外線、耐化學(xué)藥品、高光澤及豐富的色彩選擇。

2. 水性環(huán)保體系：符合日益嚴(yán)格的環(huán)保要求（VOC排放低）。

底漆：水性環(huán)氧底漆或丙烯酸環(huán)氧底漆。中涂：水性環(huán)氧中涂漆或水性聚氨酯中涂漆。面漆：水性聚氨酯面漆或水性聚酯面漆。其耐久性接近油性聚氨酯，但施工窗口和初期性能有差異，需要更嚴(yán)格控制工藝。

3. 特殊部位體系：

車體下部（裙板內(nèi)）：可能采用抗石擊、耐泥沙磨損性能更強(qiáng)的特殊環(huán)氧或聚氨酯涂料。轉(zhuǎn)向架：要求耐極端震動、沖擊、油脂、化學(xué)品。常用高固體份、無溶劑環(huán)氧或高韌性聚氨酯涂料。車頂/頂蓋：除普通要求外，可能關(guān)注耐風(fēng)沙摩擦和特定環(huán)境下的耐候性。車內(nèi)墻/頂板：側(cè)重于防火阻燃等級（F級及以上）、低煙無毒（S級要求）、耐磨、易清潔。地板：高耐磨聚氨酯涂料。

軌道交通涂料施工是一個復(fù)雜的系統(tǒng)工程，具有以下顯著特點(diǎn)：

1. 嚴(yán)苛的環(huán)境要求：

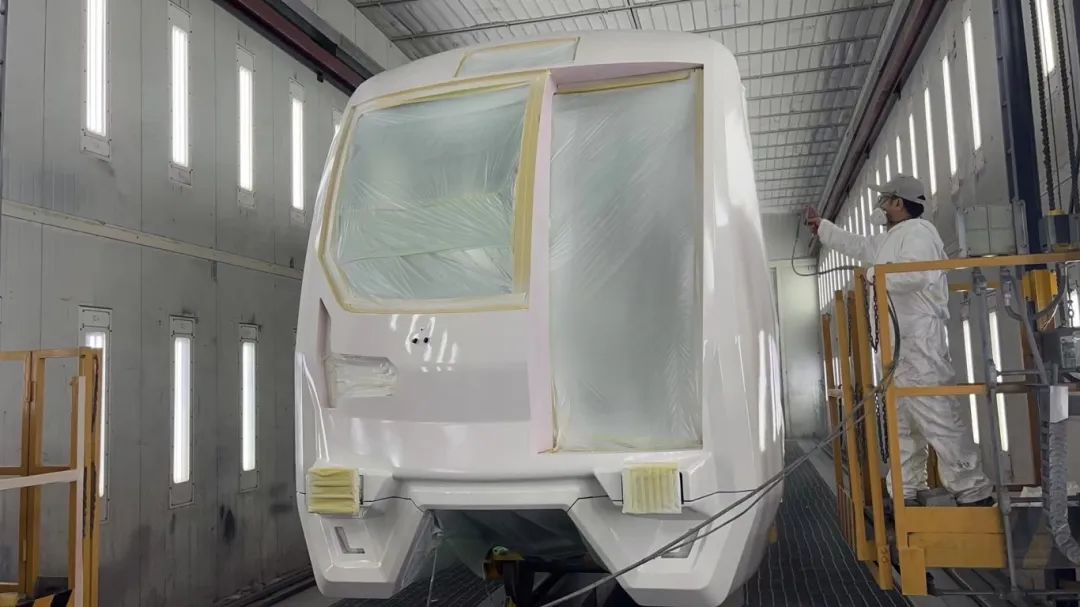

大型噴涂房（噴漆庫）：需要在可控的環(huán)境（恒溫、恒濕、潔凈度、正壓送風(fēng)）下進(jìn)行施工。溫度通常要求在10-35°C之間，相對濕度一般控制在40-80%以下（尤其對面漆施工至關(guān)重要）。溫濕度監(jiān)控與調(diào)整：需實(shí)時監(jiān)測并調(diào)節(jié)，防止涂層發(fā)白、起泡、流平不佳等弊病。空氣過濾：空氣需經(jīng)過多級過濾，確保噴漆環(huán)境低塵，避免干噴、顆粒。強(qiáng)制通風(fēng)和廢氣處理：保障工人健康，處理溶劑廢氣達(dá)到環(huán)保排放標(biāo)準(zhǔn)。

.

2. 極高的表面處理要求：

清潔度：基材（鋼材、鋁合金）必須徹底除油、除蠟、脫脂。常用溶劑清洗（如異丙醇、專業(yè)脫脂劑）。除銹等級：鋼材需達(dá)到ISO 8501-1規(guī)定的 Sa 2.5級或更高，近乎出白級別。鋁合金通常要求進(jìn)行化學(xué)轉(zhuǎn)化處理（如磷化或鉻化）以增強(qiáng)附著力和耐腐蝕性。粗糙度：噴砂后需達(dá)到規(guī)定粗糙度（Rz值），既保證附著力，又不影響膜厚外觀。焊縫、邊角處理：焊縫需打磨平滑無毛刺、咬邊，邊角處采用“圓磨”處理，避免銳邊導(dǎo)致涂膜過薄。

3. 復(fù)雜的工件結(jié)構(gòu)與施工難度高：

三維空間大、幾何形狀復(fù)雜：車體結(jié)構(gòu)復(fù)雜，包含大量焊縫、凹槽、腔體、盲區(qū)。部位多樣性：車底、車頂、車側(cè)、端部、車內(nèi)、轉(zhuǎn)向架等不同部位對涂料要求和施工難度不同。狹小空間作業(yè)：需要工人手持噴槍進(jìn)入腔體內(nèi)部噴涂（如裙板內(nèi)、車架結(jié)構(gòu)內(nèi)），操作空間受限，勞動強(qiáng)度大。

4. 嚴(yán)格的施工工藝參數(shù)控制：

涂料調(diào)配：必須嚴(yán)格遵守廠家的配比和熟化時間要求（尤其雙組分涂料），使用精密電子秤。施工方法：主要采用高壓無氣噴涂或空氣輔助無氣噴涂，需控制噴涂壓力、噴槍距離、走槍速度和角度。底漆、膩?zhàn)庸瓮恳灿芯唧w要求。膜厚控制：極為關(guān)鍵！每道涂層都必須使用干濕膜測厚儀嚴(yán)格控制干膜厚度（DFT），以滿足總膜厚要求和避免過厚帶來的流掛、開裂風(fēng)險。通常要求90-10規(guī)則（90%的點(diǎn)達(dá)到或超過規(guī)定膜厚，其余點(diǎn)不低于規(guī)定膜厚的90%）。層間噴涂間隔：嚴(yán)格遵守技術(shù)資料規(guī)定的最佳覆涂窗口，避免咬底或附著力不良。流平與閃干：施工后需留出規(guī)定的流平和溶劑揮發(fā)時間，方可進(jìn)入烘烤或自然干燥階段。

5. 廣泛的預(yù)涂和小件涂裝：

 許多結(jié)構(gòu)件（如鋼梁、支架）需在總裝前進(jìn)行預(yù)涂底漆或完成涂裝。大量小零件、組件的獨(dú)立涂裝作業(yè)。

6. 嚴(yán)格的檢驗(yàn)要求：

 過程檢驗(yàn)：貫穿于表面處理、每道涂層施工干燥后的膜厚、表面質(zhì)量（流平、流掛、橘皮、顆粒等）、附著力（如拉開法測試）等。 最終檢驗(yàn)：整車涂裝后，進(jìn)行全面的涂層外觀（光澤、色差、平整度）、膜厚分布、附著力檢查。

7. 質(zhì)量控制與可追溯性：

 批次管理：確保使用的涂料來自合格批次，并有記錄可追溯。文件記錄：完整記錄環(huán)境參數(shù)、涂料批號、配比、施工參數(shù)、檢驗(yàn)結(jié)果等，實(shí)現(xiàn)全程可追溯。

8. 烘烤型涂料應(yīng)用與水性漆特殊要求：

 為提高效率和性能，部分涂料（如部分底漆、中涂）采用低/中溫烘烤固化。烘烤過程需精確控制升溫/保溫/降溫曲線。水性涂料對溫濕度和氣流要求更高，干燥過程更復(fù)雜（通常有閃蒸區(qū)+強(qiáng)制干燥區(qū)），對濕度更為敏感。

.

.

軌道交通涂料的配套是一個經(jīng)過精心設(shè)計和嚴(yán)格驗(yàn)證的系統(tǒng)工程，確保各層涂料協(xié)同發(fā)揮最優(yōu)的防腐、保護(hù)和裝飾性能。而其施工則是在高度可控環(huán)境和嚴(yán)格工藝規(guī)范下進(jìn)行的精細(xì)操作，涉及大規(guī)模工業(yè)化生產(chǎn)、復(fù)雜結(jié)構(gòu)件的處理以及全面的質(zhì)量控制。這兩者共同構(gòu)成了軌道車輛獲得高質(zhì)量、長壽命涂層的基石。忽視配套性或放松施工控制中的任何一點(diǎn)，都可能導(dǎo)致涂層早期失效，帶來巨大的經(jīng)濟(jì)和安全風(fēng)險。
